Яка різниця між ПЗВ типу А та типу АС

Тип витоку: (…) AC - найпопулярніший (і найдешевший), виявляє витік змінного струму - на 99% Вам знадобиться саме цей перемикач.

Чи справді це твердження вірне сьогодні? Чи все таки спростувати дане твердження? Коли використовувати інший тип диференційного захисту?

На ці запитання я спробую відповісти у статті нижче.

І хоча існує кілька типів ПЗВ: AC, A, HI, F, B, B+, щоб не закрутити голову ми матимемо справу з типом А як найбільш функціонального (і з точки зору ціни) та типом AC.

Від чого захищає тип AC?

Як випливає з назви, найдешевший та найбільш широко використовуваний тип вимикача захищає від змінного, синусоїдального витоку струму.

Така форма струму обумовлена ​​напругою, форма якої (більш-менш схожа на синусоїду) надається електропідстанцією, будь то для житлових будинків, офісів чи промислових установ.

Отже, у нас є змінна напруга в будинку і ПЗВ, який виявляє витік змінного струму. В чому проблема?

Може виникнути ситуація, коли хвиля протікаючого струму має іншу форму. І справа не в «електриці», яку постачає електростанція, хоча хто знає, яка якість електроенергії подається в побутові розетки.

Я маю на увазі електричні прилади, встановлені в наших будинках, які можуть змінити цю елегантно хвилясту форму і то в значній мірі.

У старі часи проблем не було, електричні прилади були простими, електроніки в них практично не було, а струм, що подавався через фазний провідник, повертався неушкодженим через нульовий провідник. Такі пристрої все ще існують:

  • Проточний водонагрівач
  • Піч
  • Класична плита (керамічна)
  • Класичні лампочки (лампа розжарювання)
  • Електрочайник.

І у випадку відмови вищезазначених пристроїв, ПЗВ типу АС може з цим легко впоратися. Не виключено, що впорається з пошкодженням інших пристроїв, але у нас цієї впевненості вже немає. Чим більше електроніки в пристрої, тим складніша ситуація.

У багатьох європейських країнах використання ПЗВ типу АС вже заборонено. В Україні цього ще до цього не дійшло, хоча це може дати причину для роздумів.

2. Від чого захищає тип A?

І ось ми підійшли до іншого типу пристрою захисного вимкнення. ПЗВ типу А:

  • включає в себе функціональність типу АС;
  • захищає від витоку напіввипрямленого струму.
  • захищає від витоку пульсуючого струму до 6 мА

Щоб зрозуміти, чому пристрої змінюють форму струму, візьмемо найпростіший приклад:

У вас є фен. Ви вмикаєте його на максимум, щоб якомога швидше висушити волосся, але через деякий час ви прийшли до висновку, що воно надзвичайно сильно гріє в голову, і ви зменшуєте потужність наполовину за допомогою перемикача.

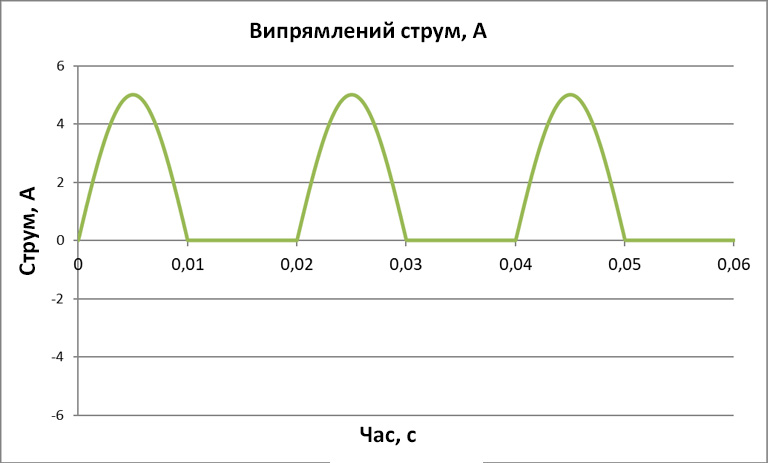

Що сталося всередині пристрою? Ну, один із варіантів полягає в тому, що нижня половина фази струму була вирізана, наприклад, діодом. Дуже просте і дешеве рішення. Отже, нагрівач і вентилятор подається лише на половину потужності, і з точки зору користувача все в порядку, проте в електромережі може виникнути проблема.

Що стосується інших пристроїв, які можуть мати такий чи подібний ефект, вони включають:

  • ІТ-пристрої, виготовлені в класі захисту 1 (наприклад, настільні комп’ютери з металевим корпусом).
  • Блоки живлення для пристроїв класу захисту 2, наприклад, зарядні пристрої для телефонів, ноутбуків тощо.
  • Диммери та світлодіодні драйвери.
  • Індукційні плити.
  • Станції для зарядки електричних автомобілів.

3. Фізичні відмінності двох пристроїв?

ПЗВ одного виробника різних типів дуже схожі за зовнішнім виглядом. Однак ми можемо відрізнити їх один від одного, шукаючи на корпусі літерний символ, не пов'язаний із значенням номінальних струмів (40А, 0,03А).

На картинці два ПЗВ Hager:

  • ліворуч – ПЗВ типу АС з номінальним струмом 40А і диференціальним струмом 30 мА
  • праворуч ПЗВ типу А, номінальний струм 40А та диференціальним струмом 30мА.

Крім того, виробники часто символізують форму струму витоку, від якого захищає пристрій.

4. Підсумок

Можливо, замість того, щоб вкладати гроші в вишукані системи освітлення та «смаколики» в домашніх установках, ми задумаємось про основний захист нашого здоров’я та життя.

Тепер варто Вам подивитися на свій розподільний щит і перевірити, який тип безпеки у Вас є вдома. Гадаю, що переважна більшість відповість, що це тип AC, а це означає, що струм витоку може бути не виявлений, тому що хто з нас не має світлодіодного освітлення або комп'ютерних джерел живлення в своєму будинку / квартирі. Як це буває в житті, все зводиться до ціни пристрою.

ПЗВ тип АС 40А 30mA 2p – 690,00 грн

ПЗВ тип А 40А 30mA 2p – 890,00 грн.

Відмінності можна побачити неозброєним оком, але давайте подумаємо, скільки коштує людське життя і чисте сумління. Можливо, замість того, щоб вкладати гроші в вишукані системи освітлення та «приколи» в домашніх установках, ми задумаймось про основний захист нашого здоров’я та життя.
